Rotačný laser GeoFennel FL 245HV

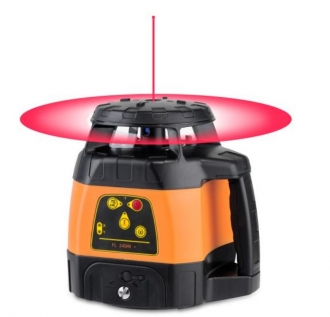

Prístroj GeoFennel FL 245HV je univerzálny rotačný laser pre vodorovnú aj zvislú rovinu a sklony v osiach X a Y do +/- 9 %. Vyniká veľmi jednoduchým a intuitívnym ovládaním. Po zapnutí má plne automatické rýchle urovnanie vo vodorovnej i zvislej rovine. Ďalej má integrovanú funkciu autostop. Vtedy sa pri naklonení prístroja mimo povolenej tolerancie zastaví rotácia hlavy prístroja, laserový lúč bliká a prístroj zvukovo signalizuje chybu.

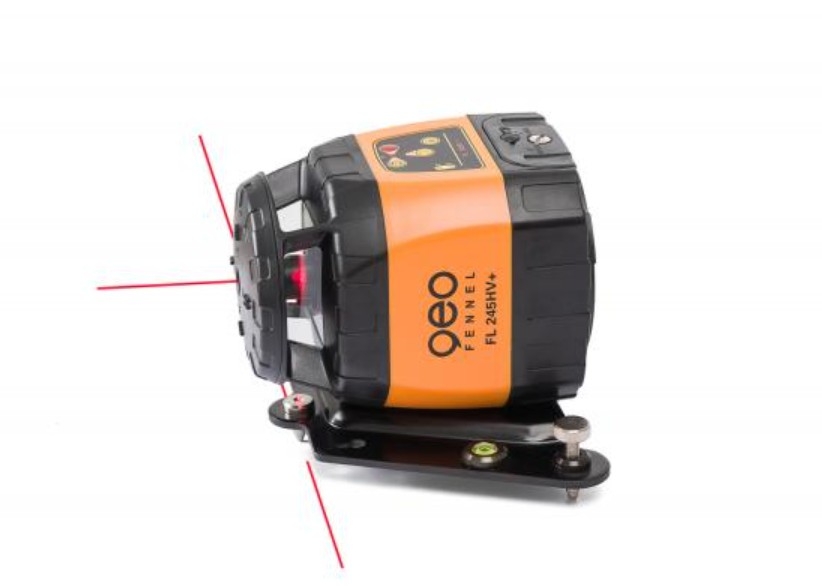

GeoFennel FL 245HV má zabudovanú funkciu TILT, ktorá po zmene výšky prístroja, napr. v dôsledku nárazu do prístroja alebo statívu, nedovolí opätovné spustenie laseru a tým predchádza chybám pri meraní na stavbe. Sklon u tohto laseru je možné manuálne nastaviť v oboch osiach. Prístroj ponúka tiež možnosť skenovania vo 2 stupňoch (20 ° a 40 °) a vytvára stálu olovnicu na strope.

GeoFennel FL 245HV umožňuje voľbu rýchlosti rotácie hlavy (300 alebo 800 ot./min.) a ponúka veľmi dobrú ochranou proti vniknutiu prachu a vody do prístroja, čím spĺňa normu IP 54. Možno ho pohodlne ovládať dodávaným diaľkovým ovládaním.

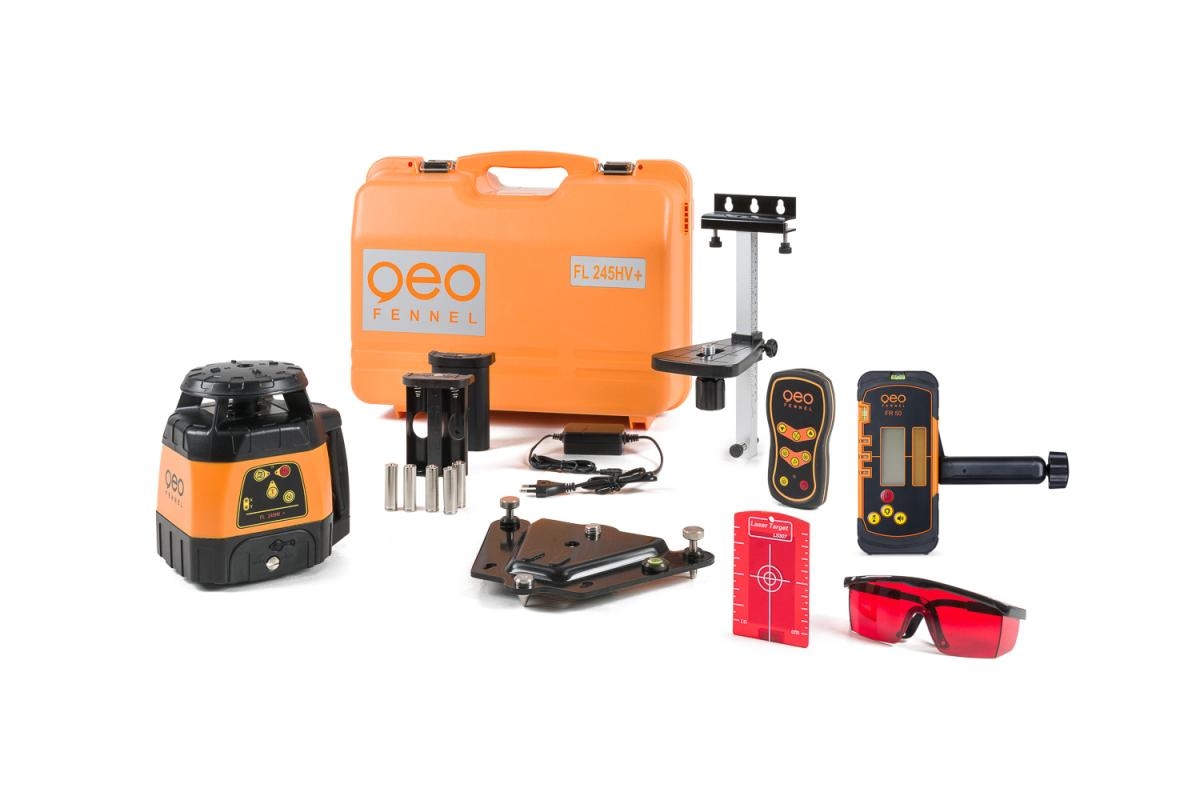

Prístroj vytyčuje iba horizontálu s veľkou presnosťou +/- 1 mm na 10 m a s dosahom 150 metrov (Ø 300 m) pri použití základného prijímača GeoFennel FR 50 (ukazuje šípky hore - dole, ale nie hodnotu v milimetroch). Dosah bez prijímača je 20 metrov (Ø 40 m) K prístroju je možné vybrať si aj iné druhy prijímača, ktoré ukazujú hodnoty v milimetroch. Prijímač GeoFennel FR 60-MM má prijímacie okienko s dĺžkou 60 mm a prijímač GeoFennel FR 80-MM má extra dlhé 120 mm prijímacie okienko. Všetky tieto prijímače sú pre rotačné lasery s červeným aj zeleným laserovým lúčom. Prijímač FR DIST-30, ktorý má prijímacie okienko 100 mm je kombinovaný milimetrový prijímač s diaľkomerom.

• Pracovný dosah s prijímačom FR 50 je Ø 300 m,
• Pracovný dosah s prijímačom FR 60-MM je Ø 360 m,
• Pracovný dosah s prijímačom FR 80-MM je Ø 400 m.
• Pracovný dosah s prijímačom FR DIST-30 je Ø 300 m.

Vlastnosti:

• rozsah náklonu: do +/- 5° (9 % v  X-ovej a Y-ovej osi),
• dve rýchlosti rotácie,
• variabilný skenovací mód,
• bodový laserový mód,
• stály zvislý stropný laser,
• funkcia náklonu TILT,
• funkcia WMS,
• používa NiMH dobijateľné (štandardné) alebo alkalické batérie.

Technické parametre:

• rozsah samourovnania: +/- 5° (9%),
• horizontálna presnosť: +/- 1 mm / 10 m,
• vertikálna presnosť: +/- 1.5 mm / 10 m,
• pracovný dosah: 20 m,
• pracovný dosah s prijímačom FR 50: 300 m,
• pracovný dosah skenovania: 20 m,
• rýchlosti rotácie: 300 alebo 800 ot./min.,
• laserová dióda / trieda laseru: 635 nm / 3R,
• uhol skenovania: 20° a 40°,
• rozsah stupňového delenia sklonu po osiach X-Y: +/- 5° (+/- 9%),
• teplotný rozsah pri práci: -20 °C - +50 °C,
• odolnosť voči prachu/vode: IP 54,
• doba prevádzky: 30 hodín,
• doba nabíjania: 6 hodín,
• napájanie: NiMH akumulátor + nabíjačka,
• hmotnosť:1,95 kg.

Technické údaje

• Typ lasera: rotačný
• Samostatný/zostava: samostatný
• Použitie lasera: horizontálny, vertikálny, sklonový
• Farba lasera: červená
• Laserová dióda / trieda lasera: 635 nm / 2
• Samonivelačný: áno
• Rozsah samonivelizácie: ± 5°
• Presnosť lasera vodorovná: ± 0,75 mm na 10 m
• Presnosť lasera zvislá: ± 1 mm na 10 m
• Nastavenie sklonu v ose X: ± 9% (± 5°)
• Nastavenie sklonu v ose Y: ± 9% (± 5°)
• Prijímač (súčasť balenia): áno
• Dosah lasera bez prijímača: Ø 60 m
• Dosah lasera s prijímačom: Ø 300 m
• Rýchlosť rotácie ot./min.: 300, 800
• Rozsah skenovania: 20°, 40°
• Odolnosť voči vode a prachu: IP 54
• Diaľkové ovládanie: áno
• Dosah diaľkového ovládania: 100 m
• Funkcia WMS: áno
• Funkcia TILT: áno
• Typ nabíjania: akumulátor
• Výdrž akumulátora na 1 nabitie: 26 h
• Pracovný teplotný rozsah: -20°C až + 50 °C
• Hmotnosť: do 2 kg
