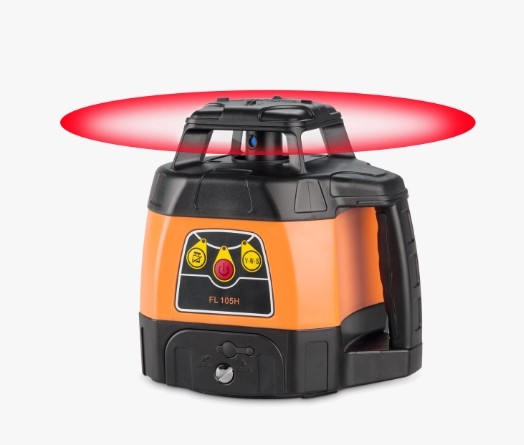

Rotačný laser GeoFennel FL 105H

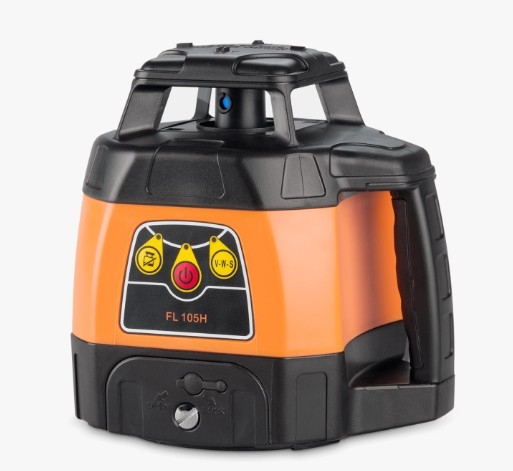

Rotačný laser GeoFennel FL 105H pre vodorovnú rovinu sa vyznačuje veľmi jednoduchým ovládaním a k dispozícii sú na ovládanie tri tlačidlá. Jedno na zapnutie/vypnutie prístroja, druhé na zapnutie/vypnutie funkcie TILT a tretie na zapnutie/vypnutie funkcie VWM.

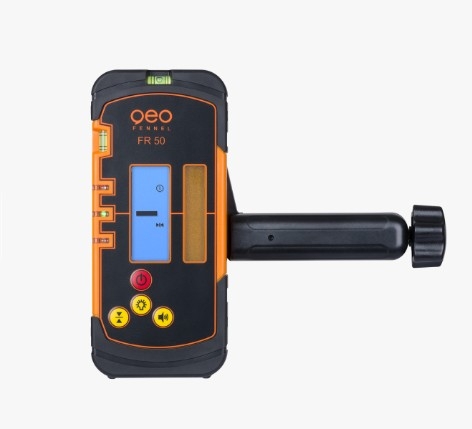

Prístroj vytyčuje iba horizontálu s veľkou presnosťou +/- 1 mm na 10 m a s dosahom 150 metrov (Ø 300 m) pri použití základného prijímača GeoFennel FR 50 (ukazuje šípky hore - dole, ale nie hodnotu v milimetroch). Dosah bez prijímača je 20 metrov (Ø 40 m) K prístroju je možné vybrať si aj iné druhy prijímača, ktoré ukazujú hodnoty v milimetroch. Prijímač GeoFennel FR 60-MM má prijímacie okienko s dĺžkou 60 mm a prijímač GeoFennel FR 80-MM má extra dlhé 120 mm prijímacie okienko. Všetky tieto prijímače sú pre rotačné lasery s červeným aj zeleným laserovým lúčom. Prijímač FR DIST-30, ktorý má prijímacie okienko 100 mm je kombinovaný milimetrový prijímač s diaľkomerom.

• Pracovný dosah s prijímačom FR 50 je Ø 300 m,
• Pracovný dosah s prijímačom FR 60-MM je Ø 360 m,
• Pracovný dosah s prijímačom FR 80-MM je Ø 400 m.
• Pracovný dosah s prijímačom FR DIST-30 je Ø 300 m.

Výber iného prijímača ako FR 50 je možný v časti Varianty - prednastavený je prijímač FR 50.

Hlava lasera sa urovnáva pomocou servomotora čo zaisťuje vynikajúcu presnosť a zároveň bezpečné zabezpečenie hlavy po vypnutí prístroja. Laser sa po zapnutí sám urovná a v prípade jeho naklonenia pri práci sa rotácia laserového lúča zastaví, lúč bliká a prístroj vydáva zvukový signál k upozorneniu obsluhy, že laser nie je v rovine (funkcia TILT). Tým sa zabráni vzniku možnej chyby pri meraní. Po aktivácii funkcie VWS prístroj zabezpečí kontinuálnu prácu lasera aj pri ľahkých otrasoch v jeho okolí, napríklad pri prejazde nákladného auta.

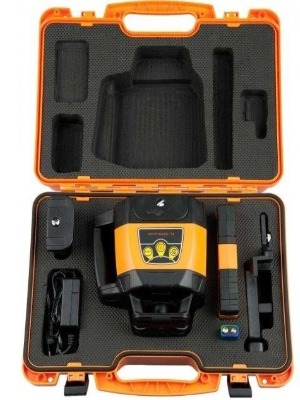

Napájanie prístroja je prostredníctvom NiMH akumulátora, ktorého nabitie trvá cca 6 hodín prostredníctvom nabíjačky, ktorá je súčasťou balenia. Doba prevádzky po nabití je cca 36 hodín. K dispozícii je aj priehradka na klasické alkalické batérie, ktoré môžu byť alternatívou na stavbe pri vybití akumulátora. Prístroj má vysoký stupeň odolnosti voči vode a prachu IP65.

Technické údaje

• Typ lasera: rotačný
• Samostatný/zostava: samostatný
• Použitie lasera: horizontálny
• Farba lasera: červená
• Laserová dióda / trieda lasera: 635 nm / 2
• Samonivelačný: áno
• Rozsah samonivelizácie: ± 5°
• Presnosť lasera vodorovná: ± 1 mm na 10 m
• Prijímač (súčasť balenia): áno
• Dosah lasera bez prijímača: Ø 40 m
• Dosah lasera s prijímačom: Ø 300 m
• Rýchlosť rotácie ot./min.: 800
• Odolnosť voči vode a prachu: IP 65
• Diaľkové ovládanie: nie
• Funkcia WMS: áno
• Funkcia TILT: áno
• Typ nabíjania: akumulátor
• Výdrž akumulátora na 1 nabitie: 36 h
• Pracovný teplotný rozsah: -20°C až + 50 °C
• Hmotnosť: do 2,5 kg
